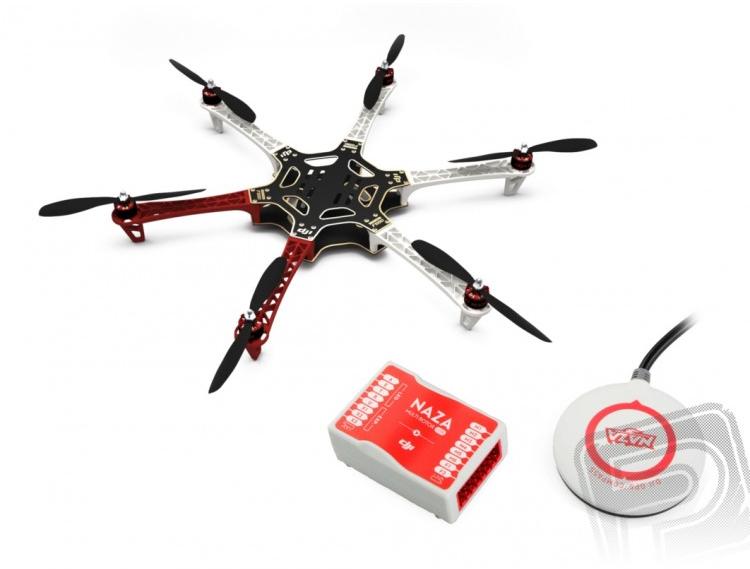

F550 Hexakopter mechanika kirakó rekreációs és félprofesszionális repülésre. RC szett(legalább 6 csatornás), vezérlőegység és 3S üzemi Li-po akumulátor kiegészitésével kiváló platformot szerezhet multikopterrel való gyakorlásra- a szórakozás miatti repüléstől kezdve FPV repülésig, repülési felvéttelek készitéséig. A modell alapja kettő központi kompozit lemez, amelyen az irányitó elektronika, üzemi akku és az esetleges hasznos terhelés van. Az alsó lemezen ki vannak alakitva vezető utak amelyek biztositják az egyes regulátorok tápfeszültség elosztását és korlátozzák a kábelok sokaságát a fedélzeten – lehetővé téve a tömegspórolást. A motorok karokon vannak szilárd műanyagból préselve üvegszálakkal. Az egész gép összeszerelése egyszerű – a regulátor tápkábeljét az alsó lemezre kell csatlakoztani, összecsavarozni a karok központi lemezeit és a motrokat imbuszcsavar segitségével – ne felejtse bebiztositani a megfelelő eszközzel a csavarjáratot - ZAP Z-42, kék Loctite és hasonló. A modellt egy üzemi rendszer hajtja Propulsion E305 - hatosi váltómotor forgóburokkal C2312/800, a fordulatok hat 20A 420 LITE optoregulátorral vannak irányitva – ez lehetővé teszi az Li-po négytagú tápforrás használatát. A kirakó része 3 pár légcsavar (jobbraforgó/balraforgó) 9,4x5", ameyet a négytagú tápforrásra kötünk. Mint vezérlőegységet a DJI NAZA-M V2 autoplótát ajánljuk használni, amely lehetővé teszi az összes fő funkciók kényelmes használatát (hajlitás, leengedés, térés, motorfordulatok), a vezérlőegység paramétereinek távirányitását, úgyanúgy mint a hasznos terhelés mellékfunkcióinak kezelését, pl. kamera billenő függesztése. NAZA-M V2 kompatibilis a szokványos 2,4GHz vevőkkel, FM/PPM vevőkkel, úgy mint S-BUS vevőkkel. A modell 3 repülési módban működik – kézi irányitás, modell repülési helyzetének automatikus stabilizációja és a a repülési helyzet és földrajzi helyzet/modell magasság automatikus stabilizációja GPS-el. Mindkét automatikus rezsimben rendelkezésre áll az intelligens fail-safe funkció arra az esetre ha a modell elveszne vagy az irányitójel erősen zavarva lenne; GPS autopilóta csatlakoztatásával a modell 20 m magasságba repül, visszatér a start helyére(10 m körzetben), automatikusan landol. Intelligens vezérlőegység mint a NAZA-M V2 használatával, a modell irányitására szolgáló RC szettre az elvárás alacsony – az alaprepülésre elég 6csatornás számitógépes RC szett( legjobb a 2,4GHz), amelynek legalább egy csatornája 3 helyzetű váltóval legyen irányitható a repülési módok átváltására. Ha teljesen ki akarja a NAZA-M V2 autopilóta és maga a modell lehetőségeit használni, 7 vagy 8 csatornás adóra van szükség. A modell irányitására akrobatikus repülőkre való program szolgál(csak az alapfunkciókra lesz szükség, mint a kilengések nagyságának beállitása), tehát kisebb vagy nagyobb program szofisztikáció nem játszik szerepet. Kirakó tartalma: Kompozit és műanyag részek 6 váltómotor C2312-960 6 váltóregulátor 20A Opto Légcsavar szett 9,4x5" Összekötő anyag útmutató NAZA M V2 + GPS Ekonomikus kompakt vezérlőrendszer/autopilóta multikopterekre sport-rekreációs repülésre, repülési fényképek, videók készitésére. Kis méretének és súlyának köszönhetően megfelelő kisebb, könnyebb 330 nagyságú kvadrokopterekre, de a vezérlőegység fejlett softwareje(eredeti NAZA-M autopilóta softwarejére épül ), az integrált inerciális egység 3 tengelyes giroszkoppal, akcelerométerrel, barométeres magasságmérővel biztositja nagyobb, nehezebb kvadrokopterek, 450 és 550 osztályú hexakopterek irányitását is! Pontos irányitásra, tökéletes stabilizálásra és a fejlett funkciók hozzáférhetőségére(intelligens orientáció rendszere IOC, fejlett fail-safe) a vezérlőegységet ki lehet egésziteni /iránytű(magnetométer) modullal. Mi az új a V2 verzióban: a vezérlőrendszer nencsak kvadro és hexakopterek irányitását teszik lehetővé, hanem oktakopterekét is. a rendszer nemcsak a kéttentgelyes stabilizált kamera függesztés kézi irányitását teszi lehetővé, hanem automatikus stabilizációját is ( kvadro és hexakpoterekre) a vezérlőalgoritmus úgy volt átalakitva és tökéletesitve, hogy biztositsa a biztonságos repülést egy motor/rotor teljes kiesése esetén a tápot az új PMU egység biztositja (Power Management Unit) magasabb teljesitménnyel és lehetőség van a stabilizálált Zenmuse H3-2D függesztés Go Pro kamerákra csatlakoztatását és Bluetooth LED modul csatlakoztatását lehetővé téve az autopilóta beállitását smartphone vagy tablet segitségével. A rendszernek van egyedülálló LED jelző modulja (Micro USB konnektorral PC-hez csatlakoztatásra) könnyű installálással a multikopterre. A beállitásokra az új áttekinhető kiszolgáló software szolgál ( közös az új NAZA-M V2-re, eredeti NAZA-M i PHANTOM-ra) Kiegészités. : NAZA-M eredeti rendszer tulajdonosainak nem kell kétségbeesni, az új V2 verzió sotware funkciói firmware aktualizációt szereznek 3.10 es vagy újabb verzióra, új PMU V2 tápegységet van lehetőség vásárolni, tehát számukra is lehetőség nyilik az előkészitett kiegészitő berendezéseket csatlakoztatni. NAZA-M agya a vezérlőegység, amely a parancsokat fogadja az RC szett vevőjéből, adatokat fogadja a multikopter helyzetéről, repülés magasságáról irányáról az inerciális szenzor integrált egységéből (3 tengelyes giroszkóp és akcelerométer) és integrált barométeres magasságmérőből, esetleg a GPS modulból(külön kapható). Ezen adatok alapján a vezérlőegység parancsokat ad ki a 4 akár 8 regulátornak amely a kvadrokopter vagy hexakopter motorját irányitja. NAZA-M V2 lehetővé teszi kvadrokopterek irányitását I4, X4 elrendezésben, hexakopterek irányitását motorral 6karon I6, X6 elrendezésben és kettesi ellenirányú rotoros hexakpterek irányitását 3 karon IY6, Y6 elrendezésben, oktakopterek irányitását 8 karon levő motrokkal I8, V8 elrendezésben, és oktakopterek irányitását kettesi ellenirányú rotorokkal 4 karon X8 elrendezésben. NAZA-M LITE parancsokat fogadthat minden átlagos RC szettből - 2,4GHz, FM/PCM vagy FM; S-Bus vagy PPM kimenetellel. RC szettnek legkevesebb 4 csatornásnak kell lennie alapfunkciók irányitására(hajlitás, leengedés, fordulás és gáz) és legkevesebb egy csatorna 3 helyzetű váltóval rendelkezzen a repülési módok átváltására. NAZA-M V2 programja egyszerű, akrobatikus repülőkre való programot használ és csak az érzékelőbeállitások és kilengés nagyságának beállitási funkcióira lesz szükség. Minden másról a vezérlőegység gondoskodik. Számitógépes RC szett használata optimális legalább 8 csatornával, mivel segitségével hasznos mellékfunkciókat is használhat, mint a giroszkopikus rendszer távirányitású beállitása, az irány intelligens irányitó rezsimnek átkapcsolása, kéttengelyes kamera függesztés kezelése. Fordulatregulátorok kimeneti jelének 400 Hz az azonnali reakció bebiztositására az ismétlődő frekvenciája("Frame rate") – optimális DJI regulátorral egységet használni, amely a NAZA-M-el való munkához speciálisan alkalmazkodik és nem igényel további beállitásokat vagy programozás, amely egy kezdő multikopteres számára sok gondot megspórol. Más tipusú regulátort is lehet használni, de meg kell előtte bizonyosodni, hogy ilyen irányitójelet fel tud dolgozni. Kettő kimenetnek a kamera függesztés kilengésének kezelésére vagy más hasznos terhelés kezelésére ismétlődő frekvenciája beállitható(50/100/200/400 Hz), tehát használhatja mint átlagos analóg szervot vagy gyors digitálist. NAZA-M 3 repülési módban dolgozhat: Kézi irányitás rezsimben "Manual Mode" a pilóta kézileg irányitha a multikoptert minden tengelyen(mint klasszikus helikopternél) – sportos és akrobatikus repülésre alkalmas Helyzetstabilizációs rezsim "Atti. Mode" a vezérlőegység automatikusan stabilizálja a multikopter helyzetét minden tengelyen; a parancsok az RC szettből a modell mozgásba helyezésére szolgál adott gyorsasági tengelyen az irányitó arányos kilengésnagyságával az adón, a modell stabilitását az autopilóta biztositja. Stabilizált a modell helyzete(hajlitás), nem földrajzi helyzetét ( pl. ha fúj a szél, a függő modell annak irányába megy, de stabilan repül állandó magasságban). A vezérlőjel elvesztésénék a modell az alap fail-safe rezsimbe megy – a modell stabilan függ állandó magasságban. Ez a rezsim repülési felvételekre alkalmas, ahol az automatikus stabilizálás a pilótának kezét felszabaditja a további tevékenységekre amelyek nem függnek össze egyenesen a modell irányitásával. A GPS stabilizációs rezsimben "GPS Atti. Mode" a vezérlőegység automatikusan stabilizálja a multikoptert minden tengelyen; ; a parancsok az RC szettből a modell mozgásba helyezésére szolgál adott gyorsasági tengelyen az irányitó arányos kilengésnagyságával az adón, a modell stabilitását az autopilóta biztositja. Ebben a rezsimben a NAZA-M V2 vezérlőegységhez szükséges GPS és iránytű modult csatlakoztatni ( magnetométert), amely kiegészitő adatokat nyújt a földrajzi helyzetről(távolság, szélesség, magasság). Ennek köszönhetően nemcsak a modell helyzete van automatikusan stabilizálva, de földrajzi helyzete is. A vezérlőjel elvesztésénél a modell a kettő elérhető fejlett fail-safe rezsimből egyet használ-vagy automatikusan landol 6 sek. időzéssel a függésben azon a helyen ahol éppen van(Landing), vagy rövid időzés után visszatér a kirepülés helyére 10 m körzetben, . amely a vezérlőegység memóriájában el van mentve, 15 s időzés függésben után automatikusan landol(Go Home). A visszarepülés 20 m magasságban vagy magasabban játszódik le – ha a modell a fail-safe aktivációjánál alacsonyabban van, akkor emelkedik 20 m-ig és utáni tér haza. A GPS stabilizációs rezsimben intelligens iránykezelő funkciók is rendelezésre állnak – választhatja a Course Lock rezsimet, ahol a modell orra mindig az előre beállitott irányba tart tekintet nélkül arra, hova repül a modell, vagy a Home Lock rezsimet, ahol a modell orra a felszállás helyének irányába és aktuális poziciója felé tart. A vezérlőegység beállitására egy kényelmes számitógépes program szolgál (Windows XP SP3 és Windows 7, 8 operációs rendszerekre) – személyi számitógépet USB kábel segitségével csatlakoztatunk. A kiszolgáló program a multikopter tipusának kiválasztása mellett lehetővé teszi az RC szett paramétereinek beállitásat kiterjedt irányitásra( beleértve a kezelő kalibrációját), autopilóta paramétereinek beállitását az egyes tengelyeken való automatikus stabilizációra, a giroszkopikus rendszert távirányitással is lehet kezelni ( mindig 1 vagy 2 tengely). Szükség esetén az inerciális egység szenzorait és GPS modult is lehet kalibrálni (ha használja). Továbbá előre be lehet állitani a fail-safe vészrezsimet, a irány intelligens kezelésének rezsimjét, a kéttengelyes kamera függesztés irányitásának és stabilizációjának paramétereit, a feszültség figyelő monitor paramétereit. A kiszolgáló software úgy mint a vezérlőegység firmwareje upgrade-elhető, az aktuális verzió szabadon letölthető weboldalunkon vagy a DJI gyártó oldalán. A rendszer tápfeszültségét a PMU egységet alkotó stabilizátor biztositja portokkal GPS modul és Zenmuse H3-2D stabilizációs függesztés Go Pro kamerára csatlakoztatására. Tápforrásként használhatunk LiPo akkumulátort 2-6S, a tápegységet egyenesen az üzemi multikopter akkumulátorhoz lehet csatlakoztatni. Az akumulátor feszültsége intelligens programmal van figyelve beállitható kettő szintes védelemmel, tehát a NAZA-M LED indikátor intenziv piros villogásával időben figyelmeztet, hogy landolni kell az üzemi akumulátor energiájának kimerülése miatt. Az üzemi állapotot LED modul jelzi(külön megvásárolható), amelyen Micro USB port van PC-vel való kommunikációra a vezérlőegység beállitására vagy firmware aktualizációjára. A LED modul tápegységtől való elválasztása (mint az eredeti NAZA-M rendszernél volt) lehetővé teszi könnyebb installációját a multikpterre olyan helyzetbe amely biztositja a zavartalan láthatóságát repülés alatt és az USB konnektor könnyebben elérhető a vezérlőegység beállitására PC segitségével. Hozzáadott GPS szenzor és magnetométer modul a NAZA-M V2-re lehetővé teszi a vezérlőegység működését GPS stabilizációs rezsimben "GPS Atti. Mode" ban automatikus helyzetsabilizációval és a modell földrajzi helyzetének stabilizációjával. A GPS modul egy nem mágneses tartóra szerelhető amely közel van a motorhoz, elektronikához a zavaró hatások korlátozása miatt. A szenzor alapbeállitásai és kalibrációje a NAZA-M V2 vezérlőegység beállitásának része és az egység kiszolgáló PC software segitségével hajtható végre. Mezei feltételek között még az iránytű egyszerű és gyors kalibrációja végrehajódik az első felszállás előtt. Gimbal H3-3D Nagy teljesitményű, könnyű , 3 tengyelyes gimball GoPro kamerára, kompatibilis a DJI vezérlőrendszerekkel. A függesztés GoPro Hero 3 kamerára szolgál és gyárilag össze van rakva és be van állitva készen a használatra. Súlya 230g. iOSD Mini Elektornikus egység amely lehetővé teszi a telemetrikus adatok beillesztését a DJI autopilóta vezérlőegységéből képi szignálba ("On screen display"), amely tovább van sugározva a földre drót nélkül. iOSD Mini optimális kihasználásban központi szerepe van, amely átveszi az adatokat a DJI vezérlőrendszer szenzorjából, képi szignálba illeszti be ( PAL vagy NTSC formátumban) amely a kamerából jön, vagy a DJI stabilizált kamera függesztés vezérlőegységéből. Mint ahogy a DJI berendezéseknél megszokott, IOSD Mininek upgrade-elhető firmwareje van, aktualizációját és az egység paramétereinek beállitását a kiszolgáló software segitségével lehet véghezvinni PC-re való csatlakoztatással USB kábel segitségével. iOSD Mini egység tápforrása(6 V) a fedélzeti elektronikából jön (PMU V2 egység). Videóátviteli FPV – adó FPV – adója a videoátvitelnek 5,8Ghz. Ezzel az adóval elégséges videoátvitele lesz akár 400 m. A csatornák közti kapcsolás egy gombbal történik, ami az adó oldalsó részén található. Az adónak LED képernyője van, amelyen ábrázolva van a csatorna, amely be van állitva (szükség van a csatornát beállitani az adón és a képvevőn is). Monitor beépitett vevővel Monitor 1024x600 felbontással lehetővé teszi látni a világot madártávlatból HD minőségben. Műanyag napárnyékoló rá lehet kattintani a monitora. Beépitett LiPol elemek 1000mAh/11,1V (3S). Lehetőség van egyenesen a konnektorból táplálni 220V. A képszignál diverzit vevője a monitor belsejébe van beépitve, tehát semmilyen kábel nincs Ön körül. Képernyő felbontása 4:3 vagy 16:9 a vétel NTSC/PAL. Erős képszignálról 2 antenna gondoskodik. A diverzit vevő maga meghatározza melyik antennából veszi a szignált (antenna, amelynek nagyobb a vétele). 2,4GHz BT datalink + iPad GS Az adatátviteli állomások 2,4GHz adatátvitelre multikpoterek számára A2, WKM, NAZA-M V2 autopilóta együttdolgozásával Bluetooth modullal IPad csatlakoztatására Ground Station aplikációval. Waypoint licenció a több pontra tervezett pályákra - NAZA-M V2-re 16 pont Csomag tartalma: F550 kirakó:Kompozit és műanyag részek 6 váltómotor C2312-960 6 váltóregulátor 20A Opto Légcsavar szett 9,4x5" Összekötő anyag útmutató. NAZA-M V2 szett: MC vezérlőegység, kábel a vevő csatlakoztatására és útmutató (eredeti angol útmutató letölthető DJI gyártó odalán). Gimball H3-3D: 3 tengelyes gimball GoPro Hero3/Hero3+ kamerákra iSOD Mini: Elektronikus egység amely lehetővé teszi a telemetrikus adatok beillesztését a DJI autopilóta vezérlőegységéből képszignálba("On screen display") FPV adó: Repülőadó 5.8GHz videóátvitelre reálidőben a multikopter fedélzetéről Monitor: beépitett vevővel és Li-Pol akkuval 2,4GHz BT datalink + iPad GS: állomások 2,4 GHz multikopterekre együttműködve az A2, WKM, NAZA-M V2 autopilótákkal Bluetooth modullal iPad csatlakoztatására Ground Station aplikációval Canhub Szerelési adapter F550 Alváz Erre a termékre professzionális technikai támogatás, autorizált jótállási és jótállás utáni szerviz van nyújtva és a csomag része egy útmutató. Hossz [mm] 550 Tartórotor átmérője [mm] 254 Súly (üres) [g] 478 Repülési súly [g] 1200 - 2400 Irányitható funkciók Kl, Kp, Vr, Gyro, M(6) Összerakás nehézsége S1 Irányitás nehézsége P1

Így is ismerheti: F 550
